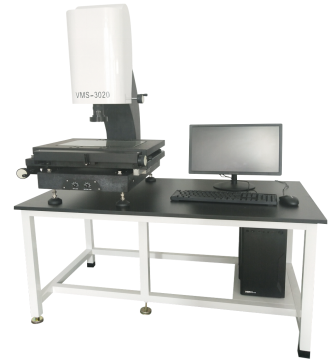

二次元測量儀
一、配置方案：
| 序號 | 說明 | 名 稱 | 規 格 型 號 | 數量 | 備注 | |
| 機臺配置 | 型號:WN-VMS-3020 | |||||
| 1 | 儀器機身 | 00級天然花崗巖底座、立柱、工作臺 | 1組 | |||
| 2 | 玻璃 | 高精密光學玻璃 | 1塊 | |||
| 3 | 表面光源 | LED表面冷光源 | 1個 | |||
| 4 | 底燈光源 | LED平行輪廓冷光源 | 1個 | |||
| 5 | 影像采集卡 | 10moons SDK2000 | 1張 | |||
| 6 | CCD | 日本索尼芯片1/3高解析度彩色CCD | 1個 | |||
| 7 | 鏡頭 | 高清晰度帶卡位遠心鏡頭（放大倍率28X-180X） | 1個 | |||
| 8 | 傳動方式 | 高精密無牙絲桿（靜音）+精密級滾珠絲桿 | 3組 | |||
| 9 | 導軌 | 臺灣精密級直線導軌 | 3組 | |||
| 10 | 控制系統 | 控制部件：SB控制系統 | 1套 | |||
| 11 | 光柵尺 | 貴陽新天0.001mm分辨率光學尺 | 2條 | |||
| 12 | 讀數頭 | 貴陽新天0.001mm光學尺讀數器 | 2個 | |||
| 13 | 精準測量軟件 | 專業精準手動測量軟件 | 1套 | |||
| 14 | 加密鎖 | 軟件加密鎖 | 1個 | |||
| 計算機系統 | 15 | 電腦控制系統（雙核2.4 /DDR 2G內存/固態硬盤120G/ 19寸液晶顯示器） | 1套 | |||
| 其他配件 | 16 | 校正塊 | 1塊 | |||
| 17 | 用戶操作手冊 | 1本 | ||||
| 18 | 合格證書 | 1份 | ||||
| 19 | 產品裝箱清單 | 1份 | ||||
| 貨物技術規格 | 1 | 量測行程: X軸:300mm /Y軸:200 mm /Z軸: 200mm | ||||
| 2 | X/Y軸線性精度: (3+L/200)um | |||||
| 3 | X/Y光學尺解析度: 1um | |||||
| 4 | 有點,線,圓,兩點距離,角度量測等基本功能 | |||||
| 5 | 測量資料可導入Excel/Word或CAD格式文檔 | |||||
| 機臺承重 | 25kg | |||||
| 電源要求 | 220V ±10% 50/60HZ | |||||
| 適合環境 | 溫度：20-25 oC 濕度：50%-60% | |||||
二、產品特點：
1、底座、立柱、工作臺采用00級花崗巖結構，剛性強，形變小，從而保證精度穩定；
2、兩層全花崗巖工作臺結構，減少機械精度誤差，保證X、Y兩軸水準精度；
3、大理石工作臺面，平面度好，硬度好，不易劃傷，經久耐用；
4、無牙絲桿，聲音小，震動小，定位準，測量過程中保證測量精度；
5、工作臺玻璃經光學研磨之后可以達到很好的平面度，Z軸經過特殊調校，保證Z軸與工作
臺玻璃的垂直度，確保臺階工件的測量精度;
6、LED環形表面冷光源+透射平行冷光源,滿足各種不同表面的照明測量要求，并延長光源的
壽命。
7、外形設計美觀、簡潔、大方。
三、軟件的功能及特點：
1、三維測量：測量高、寬、長度、兩面的夾角、圓錐的頂角、圓柱的直徑、倒角、直線度、
平面度、圓度、圓柱度、垂直度、平行度、傾斜度等。
2、手動對焦：手動找到最清晰時候的Z位置。
3、CNC：用戶可以根據自己的需求來設定點擊參數，可以自動測量（批量測量時節省大量時
間）
4、設置公差：可設置產品的實際尺寸超出范圍，超出則以紅色背景警示。
5、逆向工程：在軟件內繪出的量測圖形，可真實的直接錄入AutoCAD中，同時也可 保存為
DXF檔（可進行快速抄數，比一般軟件抄數速度快2倍以上）.
6、圖片輸出：測量結果可以圖片的格式輸出。
7、實時亞像素找點：首次將亞像素高級圖象處理技術引入影像測量行業，極大的提高了測
量 精度和測量效率，測量一個圖元，較同類軟件至少節省3/5的時間，精度提高2倍以
上（在相同光學倍率下）。
8、矢量繪圖功能：圖元字體可以無級的放大縮小。
9、地圖測量：可以把大的工件由一張張小的部分自動組合起來組成一張完整的圖片，并且可
以直接在圖上進行測量。
10、命令行：可以由命令行直接輸入坐標信息，生成點、直線、圓、圓弧等，滿足特殊需要
11、行位公差：圓度，直線度，平行度，垂直度，同心度等.
12、標注功能：半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注。
13、自動測量功能：自動找直線、多區域自動找直線、點選圓、框選圓、多區域自動圓、自
動圓弧。
14、SPC統計分析：可以計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，
并可以繪出X-R圖，折線圖，柱狀圖等。
15、報表輸出：產品測量結果可直接轉檔到EXCEL、Word、TXT等格式輸出。
四、系統的安裝調試及驗收
1、使用環境
測量系統為高科技機電一體化設備，為保證儀器的高精度和運行的穩定性，對工作環境有一定的要求：
◆ 避開強電、強磁場等嚴重影響測量儀信號傳輸的設備。如：電焊機、發射塔等
◆ 使用三芯電源，保證測量儀良好的接地，避免各種交流雜波的干擾。
◆ 電壓要求平穩，避免大的起伏波動，最好使用穩壓器。
◆ 機器不可在強酸、強堿、粉塵、濕度大和溫差大的環境中工作。
2、電源要求
為基本室內用電220伏特，不需要使用動力電，最好有UPS穩壓電源。3、注意事項
◆ 用戶根據廠家提供的設備安裝要求做好準備工作。◆ 設備安裝由廠家派專人負責。
◆ 設備調試由廠家派專人負責，調試完畢后，由雙方確認驗收。
