全自動靜電放電發生器
靜電放電發生器是東莞三基檢測設備有限公司研制的一種在性能上完全滿足IEC61000-4-2和GB/T17626.2標準要求的測試儀。其最大靜電放電電壓可以達到20kV，足以覆蓋標準中最嚴酷等級的靜電電壓要求(第4級氣隙放電的靜電電壓要求為15kV)，同時適用于更多的應用領域以及未來新標準的要求。所以ESD-0230C靜電放電發生器可用于絕大多數電氣與電子設備的靜電放電試驗，而且可以保證試驗的可比性和再現性。
二、儀器配置方案：
1、靜電放電抗擾度試驗
滿足試驗標準：IEC61000-4-2 ； GB/T17626.2；GJB128A；GJB1649；GJB548A；GB/T19951；
IEC 61000-6-1；IEC 61000-6-2；IEC 61326；IEC 61340-3-1；EN 61000-6-1；
EN 61000-6-2；EN 61326；ITU-T K.20；ISO 14304；Bellcore GR-1089-Core
ANSI/ESD STM5.1；ANSI/ESDSTM5.2；IBC747-1；JEDEC EIA/JESD22；MIL-STD-750；MIL-STD-883E/F；ISO10605 ；ISO14304 ；GR 1089
試驗目的：主要模擬帶電的人體或器物對設備干擾及破壞情況，用于評點電子設備抗靜電破壞的能力。

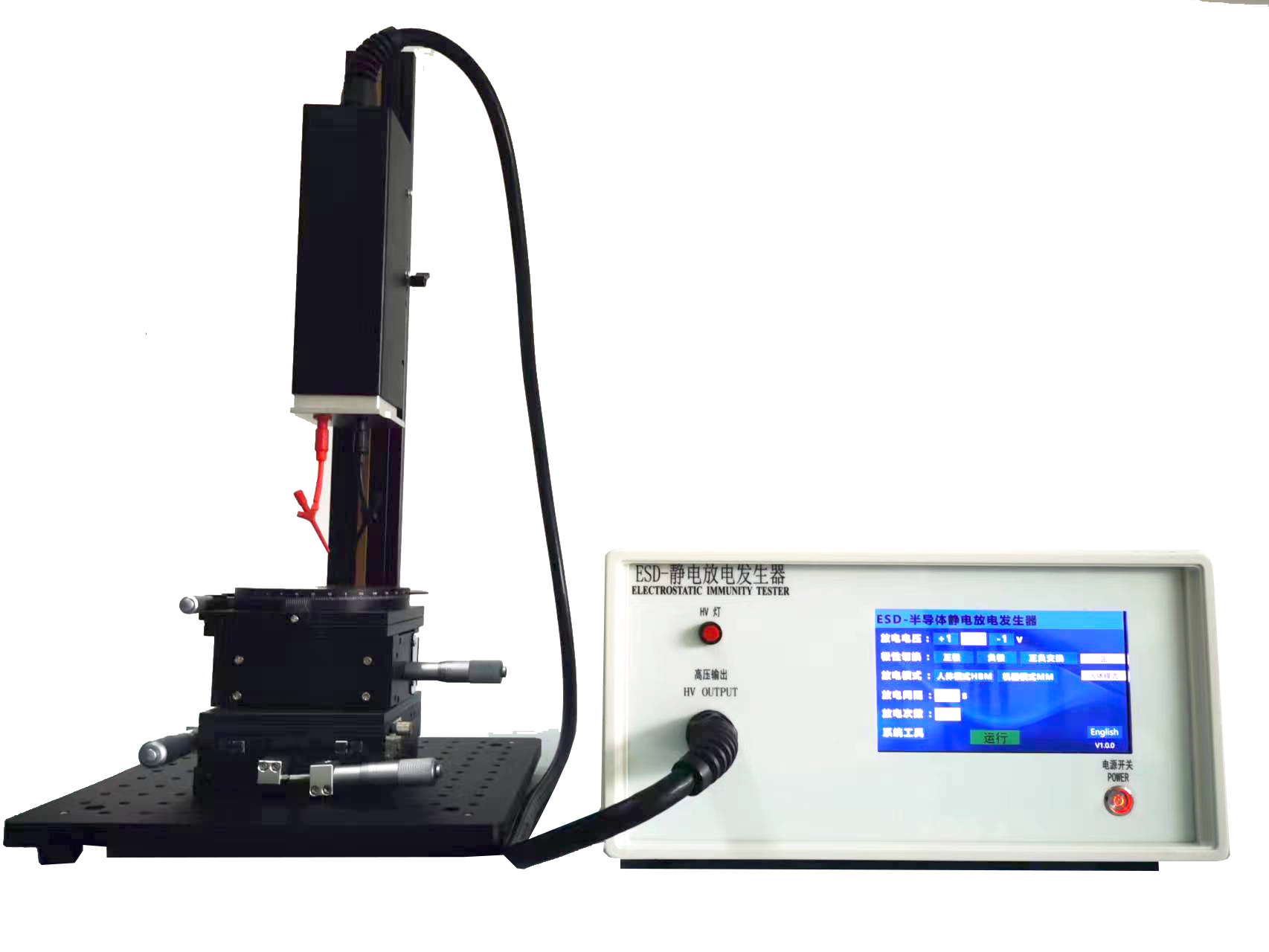

靜電放電發生器是完全滿足IEC61000-4-2標準要求的測試儀。其最大靜電放電電壓
可以達到20kV，可用于絕大多數電氣與電子設備的靜電放電試驗;而且可以保證試驗的可比性和再
現性。易于更換的阻容套件，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗， 適
用于各類半導體器件、電子線路和設備的靜電放電試驗。該儀器具有性能穩定、使用方便等優點；
并滿足IEC、EN、GB等相關標準要求。
性能優秀 ：放電穩定、空氣放電電壓保持5秒以上，真正是完全符合標準。
結構緊湊:整機輕便(約4kg)，結構小巧美觀。
功能齊全:IEC電壓，主機自動觸發模式，電壓漸升掃描、正負循環切換、用戶自編程等智能功能。
放電精準:空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內最輕巧的放電槍，附帶輻射干擾很小，且使測試過程非常輕松。
高性價比:主要器件全進口，精度高、故障率低，20kV長時間穩定工作，系少數可以取得中國合格評定國家認可委員會（CNAS）計量報告的國產靜電放電發生器。
主要技術參數：
輸出電壓：0.1～20.0Kv±5％
電壓極性：正或負；或正負交替
觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；
測試功能：內置IEC等級，
放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)
計數器：1～9999(用于放電次數計數)
放電電流上升時間0.6 ～ 1ns
靜電保持時間>5s
IEC模式放電阻容套件：150Pf±10％；放電電阻：330Ω±10％ （標配）
HBM人體模式放電阻容套件：100Pf±10％；放電電阻：1500Ω±10％ （選配）
MM機器模式放電阻容套件：200Pf±10％；放電電阻：0Ω±10％ （選配）
ISO10605汽車電子模式放電阻容套件：330Pf±10％；放電電阻：2000Ω±10％ （選配）
放電電極：圓錐形接觸放電電極及球形氣隙放電電極
使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％
電源：單相AC85～265V，50／60Hz
重量：約4kg

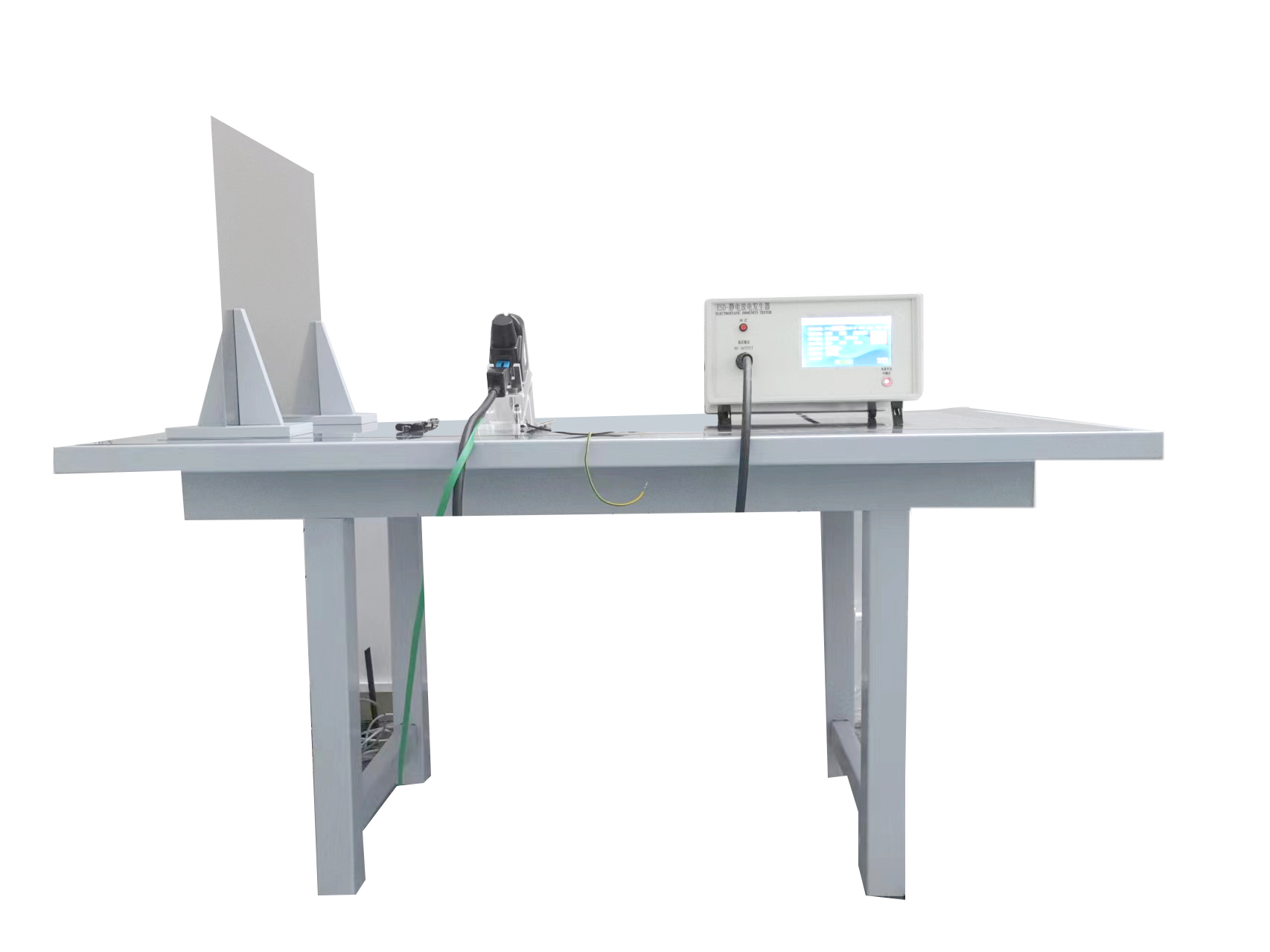

標準靜電放電測試專用試驗臺（ESDD）
· 產品特點：
該靜電放電試驗臺產品嚴格按照IEC61000-4-2和GB/T17626.2標準的要求為靜電放電試驗專門設計，使試驗配置更加規范化，從而提高試驗的重復性與可比性。本試驗臺還可用于群脈沖和衰減振蕩波等試驗。，從細節著手，設計精良，工藝精湛，美觀大方，最大限度滿足用戶測試需求及高頻干擾測試的擴展需要。
· 主要技術指標:
木桌：1600mm×800mm×800mm（長×寬×高） 1張（純實木制做，不含任何金屬釘）
參考接地板：2600mm×1700mm×1.0mm（長×寬×厚） 1張（不銹鋼材質）
水平耦合板： 1600mm×800mm×1.0mm（長×寬×厚） 1張（不銹鋼材質）
垂直耦合板： 500mm×500mm×1.0mm（長×寬×厚） 1張（不銹鋼材質）
絕緣襯墊： 1400mm×600mm×0.5mm（長×寬×厚） 1張
接地電纜：470kΩ×2 3根
